LXI-双通道1553B接口测试设备 SA9L0101
LXI-双通道 1553B 接口测试设备 SA9L0101 依据 MIL-STD-1553B 航电总线通信协议与 LXI 总线标准研制,采用 ARM+FPGA 架构,具备完整的自主运算与总线收发能力,可脱离上位机独立工作。总线速率为 1 Mbps,每通道具备 A/B 双冗余总线(热备份),支持总线控制器(BC)、远程设备(RT)与总线监视(BM)三种工作方式的模拟仿真,支持 BC→RT、RT→BC、RT→RT 传输及广播、模式命令等消息格式。该设备可作为 1553B 设备接入总线,实现与其他设备或系统的通信。
LXI-双通道 1553B 接口测试设备 SA9L0101 依据 MIL-STD-1553B 航电总线通信协议与 LXI 总线标准研制,采用 ARM+FPGA 架构,具备完整的自主运算与总线收发能力,可脱离上位机独立工作。总线速率为 1 Mbps,每通道具备 A/B 双冗余总线(热备份),支持总线控制器(BC)、远程设备(RT)与总线监视(BM)三种工作方式的模拟仿真,支持 BC→RT、RT→BC、RT→RT 传输及广播、模式命令等消息格式。该设备可作为 1553B 设备接入总线,实现与其他设备或系统的通信。
产品详情
产品特点
(1)全产业链自主可控
基础硬件+嵌入式软件+逻辑均为自主研发,上游器件及原材料具备稳定可控的供应链渠道。
(2)支持分布式部署
智测终端基于LAN总线标准,具备以太网接口,可快速与网络交换机连接,实现跨区域组网和分布式测试。
(3)快速可重构架构
采用主板+子板模块化组合模式,主板为CBB产品,可搭载不同子板快速形成不同终端产品。
(5)系统稳定可靠
产品经过90天稳定性测试,经过高低温试验,可在-15℃~55℃温度范围内稳定工作。
(6)测试吞吐率高
基于千兆以太网,测试吞吐率可达600Mbps。

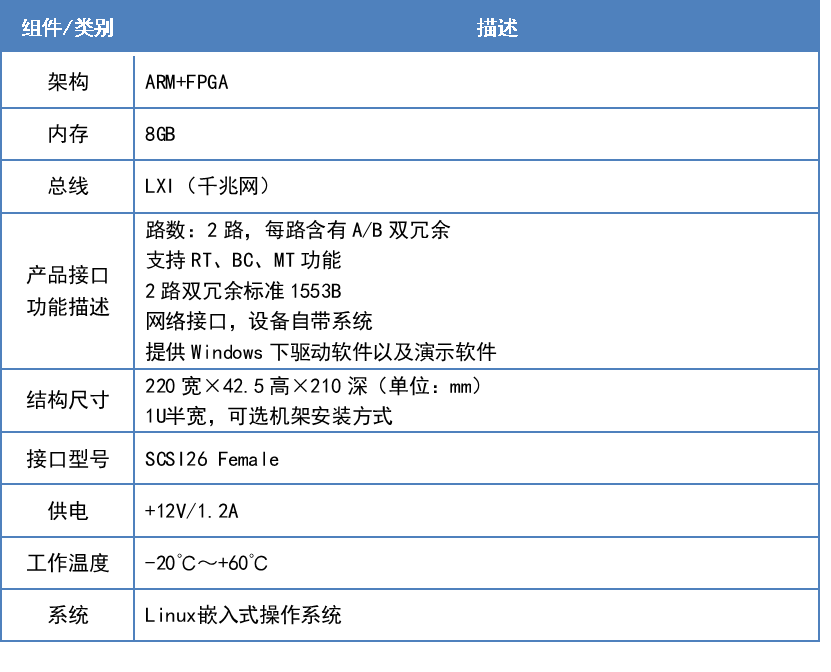

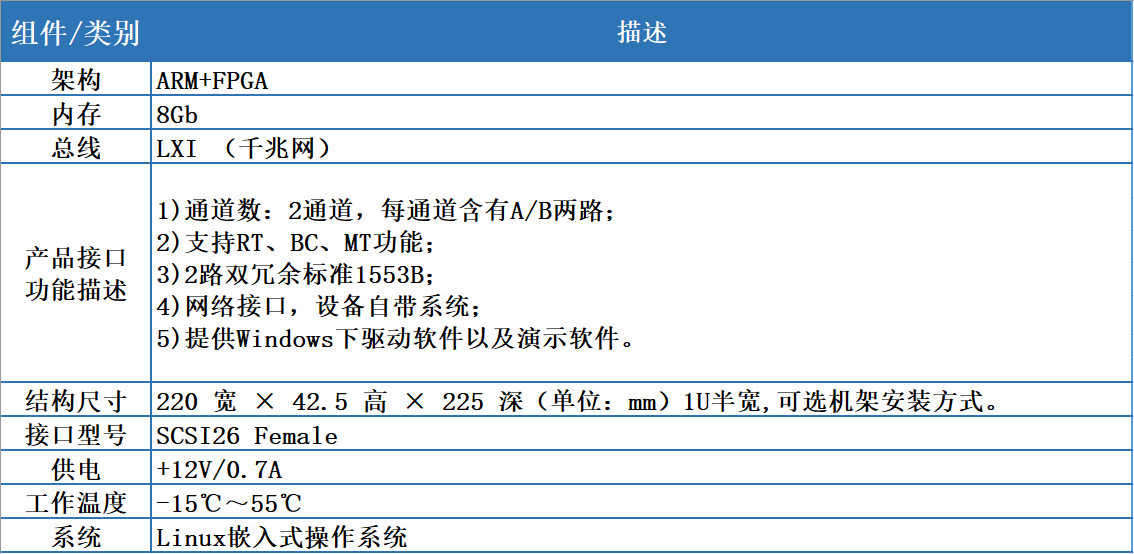

技术规格
| 组件/类别 | 描述 |
|---|---|
| 架构 | ARM+FPGA |
| 内存 | 8Gb |
| 总线 | 千兆网 |
| 产品接口 功能描述 | 1) 通道数:2通道,每通道含有A/B两路; 2) 支持RT、BC、MT功能; 3) 2路双冗余标准1553B; 4) 网络接口,设备自带系统; 5) 提供Windows下驱动软件以及演示软件; |
| 结构尺寸 | 220 宽 × 42.5 高 × 225 深(单位:mm)1U半宽,可选机架安装方式。 |
| 接口型号 | SCSI26 Female |
| 供电 | +12V/0.7A |
| 工作温度 | -15℃~55℃ |
| 系统 | Linux嵌入式操作系统 |
可定制选项
| 可定制项 | 供货周期 | |
|---|---|---|
| 通道数 | 单通道 | 2~4周 |
| 4通道 | ||
节点定义
| 连接器编号 | 节点号 | 定义(测试模块端) |
|---|---|---|
| X1 | 1 | BUS1553B1_B1+/TRANSFORMER-COUPLED |
| 2 | BUS1553B1_B1-/TRANSFORMER-COUPLED | |
| 3 | GND | |
| 4 | BUS1553B1_A1-/TRANSFORMER-COUPLED | |
| 5 | BUS1553B1_A1+/TRANSFORMER-COUPLED | |
| 6 | GND | |
| 7 | GND | |
| 10 | GND | |
| 11 | GND | |
| 16 | GND | |
| 17 | GND | |
| 18 | GND | |
| 21 | BUS1553B2_A1+/TRANSFORMER-COUPLED | |
| 22 | BUS1553B2_A1-/TRANSFORMER-COUPLED | |
| 23 | GND | |
| 24 | BUS1553B2_B1-/TRANSFORMER-COUPLED | |
| 25 | GND | |
| 26 | BUS1553B2_B1+/TRANSFORMER-COUPLED | |
| 其余 | NC |
应用领域
航空航天:电子装备测试、电子系统测试
应用场景
航空航天:整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。
